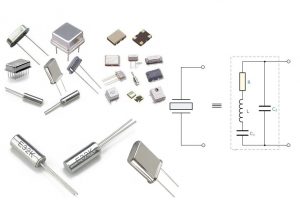

در آموزش‌های قبلی مجله فرادرس، درباره انواع اسیلاتورها بحث کردیم. در این آموزش قصد داریم به بررسی اسیلاتور کریستالی بپردازیم. یکی از مهم‌ترین ویژگی‌های همه…

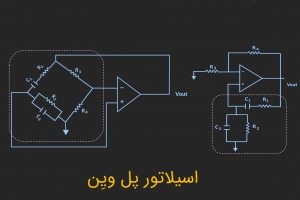

در آموزش‌های قبلی مجله فرادرس، درباره انواع اسیلاتورها بحث کردیم. در این آموزش اسیلاتور قصد داریم اسیلاتور پل وین را بررسی کنیم. این اسیلاتور برای تولید نوسان‌های…

در آموزش‌های قبلی مجله فرادرس، درباره اسیلاتور LC و اسیلاتور هارتلی و همچنین اسیلاتور کولپیتس بحث کردیم. در این آموزش قصد داریم اسیلاتور RC را بررسی…

در آموزش‌های قبلی مجله فرادرس، درباره اسیلاتور LC و اسیلاتور هارتلی بحث کردیم. در این آموزش قصد داریم اسیلاتور کولپیتس را بررسی کنیم. در طراحی «اسیلاتور…

در آموزش‌های قبلی مجله فرادرس، درباره اسیلاتور LC بحث کردیم. در این آموزش قصد داریم راجع به اسیلاتور هارتلی صحبت کنیم. «اسیلاتور هارتلی» (The Hartley…

در آموزش‌های قبلی مجله فرادرس درباره شکل موج AC بحث کردیم. در این آموزش قصد داریم انواع شکل موج الکتریکی را بررسی کنیم. اسیلاتور یک…

با فرادرس

آموزش‌های ویدئویی فرادرس

همراه شوید

سازمان علمی و آموزشی «فرادرس» (Faradars) از قدیمی‌ترین وب‌سایت‌های یادگیری آنلاین است که توانسته طی بیش از ده سال فعالیت خود بالغ بر ۱۲۰۰۰ ساعت آموزش ویدیویی در قالب فراتر از ۲۰۰۰ عنوان علمی، مهارتی و کاربردی را منتشر کند و به بزرگترین پلتفرم آموزشی ایران مبدل شود. فرادرس با پایبندی به شعار «دانش در دسترس همه، همیشه و همه جا» با همکاری بیش از ۱۸۰۰ مدرس برجسته در زمینه‌های علمی گوناگون از جمله آمار و داده‌کاوی، هوش مصنوعی، برنامه‌نویسی، طراحی و گرافیک کامپیوتری، آموزش‌های دانشگاهی و تخصصی، آموزش نرم‌افزارهای گوناگون، دروس رسمی دبیرستان و پیش دانشگاهی، آموزش‌های دانش‌آموزی و نوجوانان، آموزش زبان‌های خارجی، مهندسی برق، الکترونیک و رباتیک، مهندسی کنترل، مهندسی مکانیک، مهندسی شیمی، مهندسی صنایع، مهندسی معماری و مهندسی عمران توانسته بستری را فراهم کند تا افراد با شرایط مختلف زمانی، مکانی و جسمانی بتوانند با بهره‌گیری از آموزش‌های با کیفیت، به روز و مهارت‌محور همواره به یادگیری بپردازند. شما هم با پیوستن به جمع بزرگ و بالغ بر ۶۰۰ هزار نفری دانشجویان و دانش‌آموزان فرادرس و با بهره‌گیری از آموزش‌های آن، می‌توانید تجربه‌ای متفاوت از علم و مهارت‌آموزی داشته باشید. مشاهده بیشتر

هر گونه بهره‌گیری از مطالب مجله فرادرس به معنی پذیرش شرایط استفاده از آن بوده و کپی بخش یا کل هر کدام از مطالب، تنها با کسب مجوز مکتوب امکان پذیر است.
© فرادرس ۱۴۰۱

اسیلاتور چیست؟

اسیلاتور چیست؟

اسیلاتور (Oscillator) چیست؟

در تعریف اسیلاتور ها، می توانیم بگوییم اندیکاتورهایی می باشند که در زمان رنج‌ زدن نمودار (روند ساید ترند)، برای تشخیص و معین کردن نقاط اشباع خرید و فروش بهره جویی می‌شوند. باید بدانیم اسیلاتور ها همانند میانگین متحرک و خط روند از اهمیت بسزایی در بررسی و ارزیابی یک سهم برخوردارند.
به عبارت دیگر می توان گفت که اسیلاتور ها اغلب اندیکاتورهای پیشرو می باشند که در تحلیل سهام یا رمز ارزهایی که در دامنهٔ معینی در حال ترید‌ شدن می باشند( مخصوصاً در روندهای ساید ترند)، بیشترین کاربرد را دارا می باشند. همچنین برای مشخص نمودن وجود نواحی برگشتی احتمالی هم قادر خواهیم بود تا از آنها بهره جویی کنیم؛ پس می توان اذعان داشت که اسیلاتور ها نشانگر سودمندترین حالت خود را در الگوهای معاملاتی ساید ترند هستند.

یک تحلیلگر تکنیکال هنگامی که نمودار روند معینی ندارد و ساید ترند است، از اسیلاتورها بهره جویی می‌کند. وقتی که سهام یک شرکت در روندی ساید ترند قرار بگیرد یا نتواند در بازاری پر تلاطم و نوسانات شدید روند معینی را در پیش بگیرد، اسیلاتور ها بهترین ابزار موجود محسوب خواهند شد.

انواع اسیلاتور

باید بدانیم اسیلاتورها انواع مختلفی دارند که برخی از آنها به بیش از یک گروه یا دسته اطلاق می شوند. در اینجا درباره ی دو گروه عمده تر اسیلاتور ها صحبت می‌کنیم:

نوع اول: Axial oscillator که حول یک ناحیه یا خط مرکزی در حال نوسان است؛

نوع دوم: Band oscillator که بین دو ناحیه اشباع خرید و فروش درحال نوسان می باشد.

به صورت کلی می توان گفت که اسیلاتورهای محوری برای تشخیص و تحلیل جهت حرکت قیمت لحظه‌ای رمز ارزها مناسب و مطلوب هستند، در صورتی که اسیلاتورهای باند به جهت شناسایی نواحی اشباع خرید و فروش مطلوب می باشند.

Axial oscillator

این اسیلاتور حول یک محور یا ناحیه ی مرکزی در حال دوران می باشد. اسیلاتور محوری برای مشخص کردن ضعف و قدرت ارز و جهت حرکت مومنتوم یک ارز مفید واقع می شود. باید بدانیم، زمانی که یک اسیلاتور محوری در بالای محور مرکزی خود در حرکت باشد، بازار روندی صعودی (bullish) را طی کرده و هنگامی که این اسیلاتور در زیر محور خود شروع به حرکت کند، بازار روندی نزولی (bearish) تجربه خواهد کرد.

لازم است بدانیم اندیکاتور مکدی که در تحلیل تکنیکال کاربردی فراوان دارد. نمونه ی بارز یک اسیلاتور محوری می باشد که حول یک مبدأ نوسان انجام می دهد. مکدی به ‌صورت اختلاف بین EMA 12 و 26 روزه ی هر سهم یا ارز تعریف می‌شود. اما لازم است بدانیم هرچقدر این دو Moving Average از هم فاصله گرفته و دور شوند، درک و فهم آنان نیز مشکل تر خواهد بود.
با وجود آن که مکدی محدودیتی ندارد، اما امری بعید خواهد بود که اختلاف زیادی بین دو میانگین متحرک برای مدت ‌زمان طولانی باقی بماند.
انواع اسیلاتور محوری عبارتند از:
•MACD
•ROC

Band oscillator

این اسیلاتور در بالا و پایین دو باند نوسان انجام می دهند که بیشترین و کمترین قیمت را معین می‌کنند. لازم است بدانیم باند پایینی نشانگر اشباع فروش و باند بالایی نمایانگر اشباع خرید می باشد. این باندهای ایجادشده بر پایه ی اسیلاتور سوار هستند و بر روی هر سهم یا ارزی اندکی دارای تفاوت و تمایز می باشند که به تریدرها یا تحلیلگران اجازه می‌دهد، نواحی اشباع خرید و فروش را به‌ سهولت شناسایی کنند.
انواع اسیلاتور باند عبارتند از:
•RSI
•اسیلاتور استوکاستیک

تفاوت اندیکاتور و اسیلاتور

باید دانست، اگرچه بیشتر تریدها معتقد هستند اسیلاتور با اندیکاتور تفاوت دارند. اما در واقع نمی توان از این موضوع که اسیلاتورها یکی از 4 مدل اندیکاتور محسوب می شود غافل شد. درحقیقت اسیلاتور زیرمجموعه اندیکاتورها محسوب می شوند. اما در هر صورت سه تفاوت بین اندیکاتورها و اسیلاتورها در تحلیل های تکنیکال وجود دارد که عبارتند از:
1- بخشی از اندیکارتوها هستند و زیرمجموعه اندیکاتور محسوب می شوند.
2- دارای دو محدوده ی اشباع خرید و اشباع فروش هستند.
3- واگرایی که تنها در اسیلاتور کاربرد دارد.

اسیلاتور در الکترونیک چیست؟

اسیلاتور یا نوسان‌ساز به قسمتی از مدارات الکترونیک گفته می‌شود که خود یک مدار مجزا می‌باشد و وظیفه آن تولید امواج فرکانس بالا برای حمل امواج حاوی اطلاعات می‌باشد، در الکترونیک به عمل سوار کردن موج حامل اطلاعات بر روی موج حامل عمل مدولاسیون گفته می شود که هدف اصلی از این کار افزایش برد فرستنده‌ها و کاهش طول آنتن ها می‌باشد، لذا برای انجام عمل مدولاسیون در مدارات الکترونیک نیاز به موج حامل و موج پیام داریم که موج حامل شامل یک سیگنال فرکانس بالا می باشد که اکثرا سینوسی می باشد ، و این موج توسط مدارات اسیلاتور یا نوسان سازها در مدارات تولید می شود .

انواع اسیلاتورها

نوسان ساز هارتلی – سینوسی
نوسان ساز آرمسترانگ – سینوسی
نوسان ساز کولپیتس – سینوسی
مولتی ویبراتور مونوآستابل ( 1 حالته) – مربعی
مولتی ویبراتور بای آستابل ( دو حالته) – مربعی

کاربرد اسیلاتور

1 – استفاده برای عمل مدولایون
2 – استفاده برای نوسان سازی رادیویی
3 – استفاده برای مدارات اینورتر ولتاژ
4 – استفاده برای راه اندازی میکروکنترلرها و پردازنده ها
5 – تعیین فرکانس کاری و سرعت پردازنده ها
و …

اسيلاتور كريستالي

اسيلاتور كريستالی، مداري الكترونيكي است كه از رزونانس اسیلاتور مكانيكي يك كريستال در حال لرزش پيزو الكتريكي بهره مند می‌شود تا سيگنال الكتريكي با فركانسی با دقت بالا به وجود آورد. اين فركانس معمولا براي داشتن حسی از زمان مثل در ساعت هاي مچي كوارتز استفاده مي شود تا سيگنال ساعتي پايدار براي مدارت مجتمع ديجيتال فراهم كند. همچنین فركانس ها را در فرستنده هاي راديويي پايدار كند.

استفاده از تقويت كننده و فيدبك فرمی با دقت بالا از يك اسيلاتور الكترونيكي است. به كريستال استفاده شده در اسیلاتور كريستال زمان سنج گفته مي شود. بعضی اوقات در دياگرام هاي شماتيكي، كريستال را با XTAL نمايش مي دهند.

كريستال هایی براي اهداف زمان سنجی

تقريبا هر چيزي كه از مواد الاستيك ساخته شده مي تواند مانند كريستال مورد استفاده قرار گيرد، با ترنسديوسرهاي (مبدل ها) متناسب، زيرا تمامي اجسام داراي فركانس رزونانس طبيعي لرزش هستند. براي مثال، فولاد الستيسيته بالايي دارد و سرعت صوت در آن بالاست. اين اغلب در فيلترهاي مكانيكي، قبل از كوارتز، استفاده مي شد. فركانس رزونانس به اندازه، شكل، الاستيسيته و سرعت صوت در آن ماده بستگي دارد. كريستال هاي فركانس بالا معمولا به شكل صفحه مستطيلي ساده اي بريده مي شوند. كريستال هاي فركانس پايين، مثل آن هايي كه در ساعت هاي ديجيتالي استفاده مي شود، به شكل يك دياپازون بريده مي شوند. براي كاربردهايي كه زمان سنجي بسيار دقيقي نمي خواهند از يك رزونانس كننده سراميكي ارزان به جاي كريستال كوارتز استفاده مي شود.

وقتي كه يك كريستال كوارتز به طور صحيح بريده و سوار شد، مي توانيم با قرار دادن آن در يك ميدان الكتريكي (اعمال ولتاژ به الكترودي نزديك يا روي كريستال) باعث خم شدن آن شويم. اين ويژگي به نام پيزوالكتريك بودن (piezoelectricity) معروف است. وقتي ميدان برداشته شود، كوارتز با بازگشت به شكل اوليه اش يك ميدان الكتريكي توليد مي كند كه اين مي تواند يك ولتاژ توليد كند. اين رفتار كريستال كوارتز شبيه مداري متشكل از يك سلف، خازن و مقاومت (RLC Circuit) با فركانس رزونانسي دقيق است.

كوارتز مزيت ديگري نيز دارد و آن كم بودن تغييرات اندازه آن با تغييرات دما است. لذا فركانس رزونانس صفحه ي مان كه به اندازه ي آن وابسته است، تغيير چنداني نمي كند. اين يعني كه ساعت كوارتز، فيلتر يا اسيلاتر دقيق خواهد ماند. براي كاربردهاي حساس اسيلاتور كوارتز در ظرفي كه دماي آن كنترل شده است (به نام اجاق كريستال crystal oven) سوار مي شود، و همچنين مي تواند روي جذب كننده هاي ضربه shock absorbers ، كه براي جلوگيري از اختلال هايي كه ناشي از لرزش هاي مكانيكي خارجي است، قرار بگيرد.

كريستال هاي كوارتز زمان سنجي براي فركانس هاي از ده ها كيلوهرتز تا ده ها مگاهرتز ساخته مي شوند. سالانه بيشتر از دو ميليارد (2×109) كريستال توليد مي شود. اكثر آن ها براي استفاده در ساعت هاي مچي، ساعت ها، و مدارات الكترونيكي هستند. هر چند، كريستال كوارتز داخل ابزارهاي تست و اندازه گيري مثل شمارنده ها، سيگنال ژنراتورها و اسيلوسكوپ ها نيز پيدا مي شود.

كريستال ها و فركانس

مدار اسيلاتور كريستالي نوسان را با گرفتن سيگنال ولتاژي از رزونانس كننده ي كوارتز، تقويت آن و فيدبك كردن آن به رزونانس كننده، نگه مي دارد. سرعت خم و راست شدن كوارتز فركانس رزونانس است و توسط برش اندازه كريستال تعيين مي شود.

يك كريستال معمول زمان سنجي اسیلاتور از دو صفحه ي رسانا با يك برش (slice) يا دياپازوني از كريستال كوارتز كه بين آنها ساندويچ شده تشكيل شده است. هنگام راه اندازي به مدار حول كريستال سيگنال نويز اتفاقي ac اعمال مي شود و كاملا بسته شانس كسر اندكي از آن در فركانس رزونانس كريستال خواهد بود. بنابراين كريستال شروع به نوسان كردن همگام با آن سيگنال مي كند.

اسيلاتور سيگنال خروجي از كريستال را تقويت مي كند و لذا فركانس كريستال محكم تر مي شود و سرانجام خروجي غالب اسيلاتور را شامل مي شود. فركانس طبيعي در مدار و در كريستال كوارتز تمام فركانس هاي ناخواسته را فيلتر مي كند.

يكي از مهمترين خصوصيات اسيلاتورهاي كريستالي كوارتز اين است كه نويز در فاز بسيار كمي نشان مي دهند. به زباني ديگر سيگنال توليدي آن ها يك تون خالص (pure tone) است. اين آن ها را در مخابرات پر كاربرد مي كند، جايي كه سيگنال هاي پايدار مورد نياز هستند. و همچنين در وسايل علمي كه مرجع دقيق زماني مورد نياز است.

فركانس خروجي يك اسيلاتور كوارتز يا فركانس اصلي رزونانس آن يا يك ضريبي از فركانس رزونانس آن به نام فركانس اور تون (overtone) است.

Q (ضريب كيفيت) معمول براي يك اسيلاتور كوارتز بين 10^4 تا 10^6 تغيير مي كند. Q ماكزيمم براي يك اسيلاتور كوارتز بسيار پايدار مي تواند به اينگونه تقريب زده شود كه f فركانس رزونانس به MHz است: Q = 1.6 × 107/f

تغييرات محيطي دما، رطوبت، فشار و لرزش مي تواند فركانس رزونانس يك كريستال كوارتز را تغيير دهد اما طراحي هاي گوناگوني وجود دارند كه اين اثرهاي محيطي را كاهش مي دهند. اين ها شامل TCXO، MCXO و OCXO هستند مه در يادداشت توضيح داده شده اند. اين طرح ها (به ويژه OCXO) وسايلي با پايداري كوتاه مدت عالي ايجاد مي كنند. محدوديت هايي كه در پايداري كوتاه مدت وجود دارد عمدتا به دليل نويز اجزاي الكترونيكي در مدار اسيلاتور است. پايداري بلند مدت با پيري كريستال محدود مي شود.

به دليل پيري و فاكتورهاي محيطي چون دما و لرزش، نگه داشتن فركانس آنها درون يك از 10^-10 فركانس نامي آن ها، حتي براي بهترين اسيلاتورهاي كوارتز، بدون تنظيم مستمر بسيار سخت خواهد بود. به همين علت اسيلاتورهاي اتمي (atomic oscillators) براي كاربردهايي كه نياز به پايداري و دقت بهتري دارند استفاده مي شوند.

اگر چه كريستال ها مي توانند براي هر فركانس رزونانسي ساخته شوند، به دليل محدوديت اسیلاتور هاي فني، در عمل مهندسان مدار اسيلاتور كريستالي در حوالي فركانس هاي استاندارد كمي طراحي مي كنند مانند 10MHz، 20MHz و 40MHz. استفاده از مدار هاي مقسم فركانس، چند برابر كننده ي فركانس و phase locked loop براي سنتز كردن (ساختن) هر فركانس دلخواه از فركانس مرجع امكان پذير است.

مراقب باشيد و تنها از يك اسيلاتور كريستالي در طراحي مدارات خود استفاده كنيد تا از وقوع نمونه هاي ظريفي از خطاهاي خودپايداري در الكترونيك (metastability in electronics) جلوگيري كنيد. اگر اين ممكن نيست تعداد كريستال اسيلاتورهاي مجزا (PLLها) و دامنه هاي ساعتي متحد با آن هاي بايستي به شدت كم شوند با تكنيك هايي چون نصف كردن كلاك (Clock) موجود به جاي استفاده از يك منبع جديد كريستالي. هر منبع مجزاي كريستالي بايد دقيقا توجيه شود زيرا هر كدام حالت هاي خطاي محتمل غير قابل رفعي را به علت برهم كنش چند كريستالي در وسيله، ايجاد مي كنند.

اسیلاتور در مدار موبایل

در یک تلفن همراه، مدارهای فرستنده و گیرنده حاوی اسیلاتور، سیگنال‌های فرکانس رادیویی تولید می‌کنند و سپس توسط آنتن تلفن به امواج الکترومغناطیسی ورودی و خروجی تبدیل می‌شوند. نوسانگرهای فعلی مبتنی بر سیلیکون هستند و از بار الکترون برای ایجاد امواج مایکروویو استفاده می کنند.

اسیلاتور کریستالل موجود در تلفن همراه برای ایفای نقش در آن، هنگامی که استفاده از تلفن همراه پس از مدتی یا در طول عمر تلفن همراه به طور تصادفی سقوط کرد، باعث عدم برخورد زمین یا برخورد مشابه نمایش زمان می شود، در این حالت، کریستال تلفن همراه نقش خواهد داشت.

به طور کلی تعمیرات اسیلاتور کاری تخصصی به شمار می‌رود؛ داشتن تجربه در این زمینه بسیار مهم طلقی می‌شود. مجموعه دکتربرد برگزار کننده دوره های آموزش ی مختلف شامل دوره آموزشی تعمیرات موبایل و تبلت ، همراه با ارائه مدارک بین المللی هنرجویان می‌باشد. در صورت تمایل به شرکت و دریافت اطلاعات بیشتر با مشاورین ما در تماس باشید.

اسیلاتور چیست؟ و کاربردهای آن

اسیلاتور مداری است که بدون هیچ ورودی، می تواند یک شکل موج مداوم، تکراری و متناوب را تولید کند. در واقع نوسان سازها می توانند جریان فعلی یک طرفه را از منبع DC به یک شکل موج متناوب و با فرکانس مورد نظر تبدیل کنند.

شما می توانید با تجزیه و تحلیل عملکرد یک مدار مخزن LC که در شکل زیر نشان داده شده است و اینکه این مدار از یک سلف القاگر L و یک خازن کاملاً از پیش شارژ شده C به عنوان اجزای تشکیل دهنده آن استفاده می کند، اصل اساسی عملکرد نوسان سازها را درک کنید. در این مدار، ابتدا خازن توسط سلف شروع به تخلیه می کند و نتیجه آن نیز تبدیل انرژی الکتریکی آن به میدان الکترومغناطیسی می باشد که می تواند در سلف ذخیره شود. زمانی که خازن به طور کامل تخلیه شد، دیگر هیچ جریان متداولی در مدار وجود ندارد.

حال میدان الکترومغناطیسی ذخیره شده در سلف می تواند یک EMF برگشتی را به وجود آورد که منجر به جریان متداول توسط مدار در همان جهت قبلی نیز می شود. این جریان متداول تا زمانی که میدان الکترومغناطیسی خراب شود، توسط مدار ادامه می یابد و منجر به تبدیل مجدد انرژی الکترومغناطیسی به شکل الکتریکی می شود و همچنین باعث تکرار چرخه می شود. با این حال، خازن با قطبیت مخالف شارژ می شود، به همین دلیل به عنوان خروجی، شکل موج نوسانی را به خود می گیرد.

با این حال، نوساناتی که به دلیل تبدیل بین دو شکل انرژی بوجود می آیند، نمی توانند برای همیشه ادامه داشته باشند زیرا در اثر مقاومت مدار تحت تأثیر اتلاف انرژی قرار می گیرند. در نتیجه، دامنه این نوسانات به طور پیوسته کاهش می یابد تا زمانی که صفر شود، لذا باعث می شود ماهیت آنها کم شود.

این مسئله نشان می دهد که برای بدست آوردن نوسانات مداوم و با دامنه ثابت، نیاز به جبران کردن برای اتلاف انرژی می باشد. با این وجود، باید توجه داشته باشید که انرژی تأمین شده باید دقیقاً کنترل شود و باید برابر انرژی از دست رفته باشد تا نوسانات با دامنه ثابت بدست آید.

دلیل آن هم این است که اگر انرژی تأمین شده بیشتر از انرژی از دست رفته باشد، دامنه نوسانات افزایش می یابد (مانند شکل a) که منجر به خروجی ناهموار می شود. حال اگر انرژی تأمین شده کمتر از انرژی از دست رفته باشد، دامنه نوسانات کاهش می یابد (مانند شکل b) منجر به نوسانات ناپایدار می شود.

در واقع، اسیلاتورها مدارهای تقویت کننده ای هستند که با بازخورد مثبت به وجود می آیند و در آن بخشی از سیگنال خروجی به ورودی باز می گردد (شکل 3). لذا این تقویت کننده از یک عنصر فعال تقویت کننده تشکیل شده که می تواند یک ترانزیستور یا Op-Amp باشد و سیگنال فاز پشت تغذیه نیز مسئول حفظ نوسانات با جبران تلفات در مدار می باشد.

پس از روشن شدن منبع تغذیه، به دلیل وجود نویز الکترونیکی موجود در سیستم، نوسانات در سیستم آغاز می شود. این سیگنال نویز به دور حلقه می چرخد، تقویت می شود و خیلی سریع به یک موج سینوسی فرکانس تنها تبدیل می شود. عبارتی برای افزایش حلقه بسته ای از اسیلاتور نشان داده شده در شکل 3 به شرح زیر می باشد:

[ پیشنهادات سردبیر :

هرچه که باید در مورد سنسور مغناطیسی و خرید آن بدانید !

سنسور صنعتی رسابرد انتخاب حرفه ای هاست. حرفه ای خرید کن ! ]

انواع اسیلاتور

انواع مختلفی از اسیلاتورها وجود دارد، اما به طور کلی می توان آنها را به دو دسته اصلی تقسیم کرد :

Harmonic oscillators (که به آنها اسیلاتورهای خطی نیز گفته می شود)

در نوسان ساز هارمونیک، جریان انرژی همیشه از اجزای فعال به اجزای منفعل می باشد و فرکانس نوسانات نیز توسط مسیر فید بک تعیین می شود. همچنین نوسان سازهای هارمونیک خروجی های موج سینوسی را با تحریف کم تولید می کنند.

Relaxation oscillator

در این نوسان ساز ها، انرژی بین اجزای فعال و غیرفعال رد و بدل می شود و فرکانس نوسانات با ثابت بودن زمان شارژ و تخلیه درگیر در فرآیند تعیین می شود همچنین این نوسان ساز ها می توانند امواج دندان اره ای ،مثلثی و یا مربعی ایجاد نمایند.

کاربردهای اسیلاتور

اسیلاتور راهی ساده و ارزان برای تولید فرکانس خاص سیگنال می باشد. به عنوان مثال، نوسان ساز RC برای تولید سیگنال فرکانس پایین، نوسان ساز LC برای تولید سیگنال با فرکانس بالا و نوسان ساز مبتنی بر Op-Amp برای تولید یک فرکانس پایدار استفاده می شود. فرکانس نوسان را نیز می توان با تغییر مقدار مولفه با مرتب کردن پتانسیومتر تغییر داد.

مدار اسیلاتور (OS)

قبل از بکار بردن قطعه، حتما این دستورالعمل را با دقت مطالعه نمایید.

مقدمه:

منظور از اسیلاتور مداری است که می‌تواند منبع تغذیه برای روشن کردن لیزر یا LED را با فرکانس مورد نظر روشن و خاموش کرد. البته پایه مادولاتورها برای ارسال اطلاعات مختلف توسط نور نیز چنین مداری است ولی در مادولاتور فرکانس ثابت روی نور اعمال نم‌ شود و اطلاعات به صورت تغییرات شدت یا فرکانس روی نور سوار می‌شود. اسیلاتور و مدولاتور اساس مخابرات نوری است. البته به جای تغییر ولتاژ تغذیه لیزر، ممکن است خود نور را کنترل و نوسان داد که کاربردهای دیگری دارد وبه آن مدولاسیون الکترواپتیکی می گویند.

یک نکته درباره اسیلاتور:

– اسیلاتور مداری الکترونیکی است که منبع تغذیه را با فرکانس دلخواه قطع و وصل می‌کند.

معرفی مدار اسیلاتور موجود:

مدار اسلاتور موجود توسط یک آی سی طراحی شده است تا فرکانس قابل تنظیمی را ایجاد کند. یک ولوم در آن تعبیه شده تا انتخاب فرکانس را انجام دهد.

جهت تهیه قطعات به سایت lasersara.ir مراجعه فرمایید.

ملاحظات استفاده:

– مثل هر مدار الکترونی دیگر باید مراقب ورودی و خروجی به مدار بود.

– این قطعه دارای آهنربا است ودر صورت داشتن هرگونه ملاحظه باید مراقب باشید.

نمونه آزمایش‌هایی که از این قطعه استفاده می کند:

آزمایش‌های متنوعی را با این مدار می‌توانید انجام دهید. مثلا با روشن و خاموش کردن نور لیزر شما یک لامپ استروبوسکوپ دارید که با آن آزمایش‌های مختلفی می‌توان انجام داد. همچنین با ترکیب این نور با موتورها و اسکنر آزمایش‌های جالبی می‌توان طراحی کرد. از آنجا که این قطعه اساس مخابرات است می‌توان نت‌های مختلف را بر این اساس از فیبر نوری ارسال کرد.
